Система контроля периметра территории по виброчувствительному кабелю


Комплекс охраны предназначен для охраны периметра объектов от перелезания, разрушения или подкопа ограждения. Благодаря применению современных достижений электроники и алгоритмов идентификации нарушителя, аппаратура комплекса с высокой степенью вероятности фиксирует факты нарушения границ периметра. Возможность сопряжения аппаратуры комплекса с телевизионными системами контроля (включая аналитические видеосистемы наблюдения) позволяет проектировать комплексные системы безопасности, которые способны решать любые тактические задачи службы безопасности объекта.

Возможности

Линейная часть рассчитана на оснащение рубежа протяженностью до 10 км (два фланга по 5 км). Каждый блок обеспечивает возможность охраны рубежа длиной до 500 м. На ровных участках местности для усиления охраны на каждом фланге длиной 250 метров могут дополнительно устанавливаться радиолучевые (микроволновые) либо ИК- извещатели. Охранное оборудование может быть адаптировано под любой климат, от арктического до субтропического. Рабочий температурный диапазон оборудования от минус 60 град.С до плюс 65 град С.

преимущества

Вибрационные извещатели возможно применять, не учитывая геометрию защищаемого периметра. В принципе, величина угла поворота ограничена лишь допустимым радиусом изгиба самого чувствительного кабеля. Радиолучевые и инфракрасные извещатели во многом требовательны к прямолинейности рубежа. Размеры чувствительной зоны ограничены размерами контролируемого ограждения. Это значит, что животные, дети, случайные прохожие могут приближаться практически вплотную без выработки системой сигнала тревоги. Инфракрасные пассивные и все радиолучевые извещатели требуют наличия так называемой зоны отчуждения, что не всегда возможно.

описание

Принцип действия таких систем основан на регистрации механических вибраций или перемещений ограды, возникающих при попытках нарушителя разрушить или преодолеть периметр. Чувствительным элементом таких систем обычно является сенсорный кабель, преобразующий механические вибрации в электрический сигнал. Кабель крепят либо непосредственно к ограде, либо к специальному легкому металлическому козырьку над ней. Сигналы кабеля обрабатываются анализатором, который в соответствии с заданным алгоритмом выдает сигнал тревоги.

БАЗОВЫЙ СОСТАВ ОБОРУДОВАНИЯ

             Наименование                                                                    Количество, шт, м.

  • Блок электронный                                                                                                        1
  • Вибрационный чувствительный элемент                                                                500
  • Бесперебойный блок питания с аккумулятором 7А\ч                                              1
  • Блок сопряжения                                                                                                          1
  • Программное обеспечение                                                                                          1
  • Монтажный, кабельный комплект и расходные материалы INST                           1

Инженерно-технический комплекс охраны периметров «МУРЕНА-КС»


Комплекс охраны периметров предназначен для охраны периметра протяжённых объектов.

 Примерами таких объектов могут служить: аэропорты, промышленные зоны, таможенные терминалы, стратегические объекты.

охрана периметра

Особенности комплекса

  • Протяженность охраняемого рубежа до 10 километров, имеется аппаратная и программная возможность увеличения протяженности рубежа до 20 км
  • Использование различных физических принципов обнаружения нарушителя (трибоэлектрический, сейсмический, радиоволновый, инфракрасный пассивный) для предотвращения попыток перелаза заграждения или его разрушения, а также попыток преодоления путём подкопа
  • Возможность использования автономных источников электропитания для охранного оборудования
  • Возможность использования автономных беспроводных охранных извещателей, не требующих прокладывания кабельных линий
  • Возможность идентификации методов преодоления периметра за счет использования современных технологий цифровой обработки сигнала (мощный DSP процессор)
  • Возможность программирования алгоритма работы в зависимости от предполагаемых действий нарушителя и предполагаемых помех, вызывающих «ложные» тревоги
  • Совместимость с любыми системами сбора информации и видеонаблюдения
  • Устойчивая работа аппаратуры в условиях сильных электромагнитных, грозовых и акустических помех, характерных для аэропортов и промышленных объектов
  • Различные типы сетчатого заграждения, совмещённого с техническими средствами охраны периметра
  • Гарантийный срок эксплуатации электронного оборудования не менее 3 лет
  • Стоимость оборудования комплекса ниже, чем все известные в РОССИИ аналоги

Состав комплекса

  • сетчатые заграждения фирм-производителей ЦеСИС, FENSYS и т.п.
  • комбинированное средство обнаружения нарушителя «МУРЕНА-КС»
  • станционное оборудование с программным обеспечением системы сбора информации и выдачи сигналов тревоги для сотрудников охраны объекта. ​

 Типы заграждений периметра которые можно использовать для построения комплекса

 Панельные заграждения серии «Махаон» и им подобные. Бетонные и кирпичные заграждения с козырьком из спирали АКЛ, сетчатым козырьком, и тому подобное (по верху основного заграждения).

Средство обнаружения нарушителя «МУРЕНА-К» комплекса охраны периметра

Средство обнаружения (СО) МУРЕНА-К предназначено для охраны протяженных рубежей и включают в себя станционную часть – автоматизированное рабочее место (АРМ) оператора, размещаемое в помещении дежурного, и линейную часть - комплект инженерно технических средств охраны, монтируемый по периметру охраняемого объекта.

АРМ оператора представляет собой персональный компьютер с установленным на нем программным обеспечением. АРМ комплектуется источником бесперебойного электропитания, преобразователем интерфейса и блоком грозозащиты. В том случае, когда на объекте уже имеется конкретное оборудование Системы сбора информации, АРМ оператора адаптируется под имеющееся оборудование.

Линейная часть рассчитана на оснащение рубежа протяженностью до 10 км (два фланга по 5 км). Основу линейной части комплекса составляет сетчатое ограждение с закрепленными на нем вибрационными чувствительными элементами и средством обнаружения (СО) МУРЕНА-К. Каждый блок СО МУРЕНА-К обеспечивает возможность охраны рубежа длиной до 500 м. На ровных участках местности для усиления охраны на каждом фланге длиной 250 метров могут дополнительно устанавливаться радиолучевые (микроволновые) извещатели серии «РАДОН».

Обмен информацией между блоками СО МУРЕНА-К и АРМ осуществляется по двухпроводной линии связи. Для увеличения дальности связи применяются повторители интерфейса (репитеры).

Электропитание СО МУРЕНА-К, радиолучевых извещателей и повторителей интерфейса осуществляется от блока электропитания. При необходимости могут использоваться автономные блоки питания с солнечной батареей (БП). В состав автономного БП входят солнечная батарея, контроллер заряда и аккумуляторная батарея напряжением 12 В. При этом повторитель интерфейса, аккумуляторная батарея и контроллер заряда монтируются в участковом шкафу. При организации автономного питания охранного оборудования, предусматривается возможность передачи сигналов оповещения по радиоканалу («тревога», «сбой питания», «попытка повреждения оборудования» и т.д.)

Охранное оборудование может быть адаптировано под любой климат, от арктического до субтропического. Рабочий температурный диапазон оборудования от минус 60 град.С до плюс 65 град.С.

Предусмотрено два основных варианта комплекса, различающихся физическими принципами работы, входящих в их состав средств обнаружения: ​

1) В комплексе «МУРЕНА-КС-В» в качестве чувствительного элемента используется вибрационный (трибоэлектрический) кабель, монтируемый на ограждении в две линии, что позволяет повысить обнаружительную способность при малых деформациях ограждения. ​

2) В комплексе «МУРЕНА-КС-ВР» в качестве чувствительных элементов используется комбинация вибрационного кабеля и радиолучевых датчиков, устанавливаемых либо на ограждении, либо в непосредственной близости от него на специальных опорах. Такой вариант рекомендуется для использования на ровных участках местности. При этом обеспечивается более высокая помехоустойчивость. Аппаратура комплекса состоит из комплектов, состав и номенклатура которых позволяют оптимально выбирать сигнализационную емкость и функциональные возможности комплекса для решения конкретных задач охраны.

При необходимости в состав комплекса могут дополнительно входить сейсмические сенсоры, инфракрасные сенсоры, а также мобильный комплекс охраны «БРК» для охраны складов, стоянок автотранспорта или самолётов на стоянках.

Основные варианты построения комплекса

1

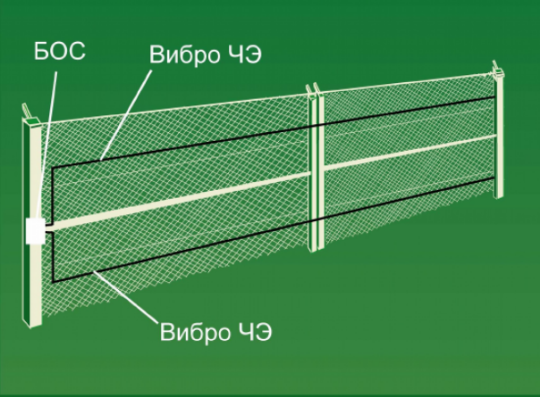

Сетчатое заграждение с трибоэлектрическими кабелями и блоком обработки сигнала (БОС) на базе «МУРЕНА-К». На рисунке показан один фланг, длиной до 250 метров.

2

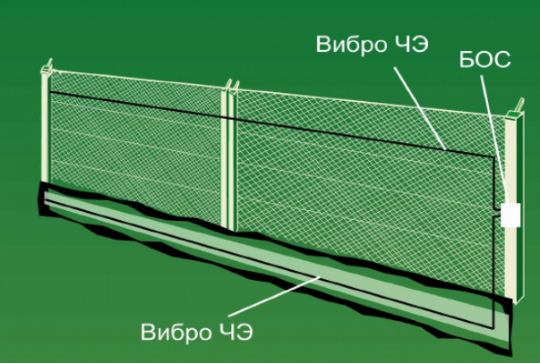

В качестве противоподкопного варианта охраны периметра можно использовать следующую схему установки трибоэлектрического кабеля.

3

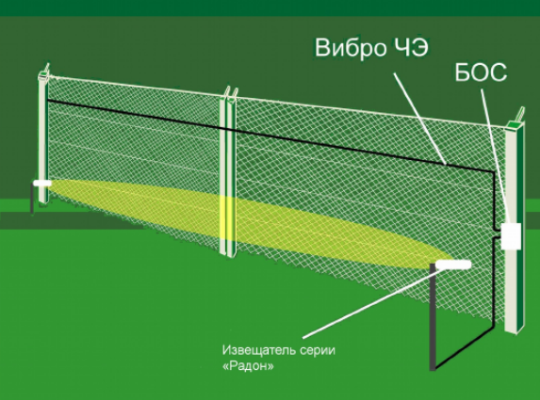

Сетчатое заграждение с трибоэлектрическими кабелями, извещателями серии «Радон» и блоком обработки сигнала (БОС) на базе «МУРЕНА-К». На рисунках показан фрагмент одного фланга.

4

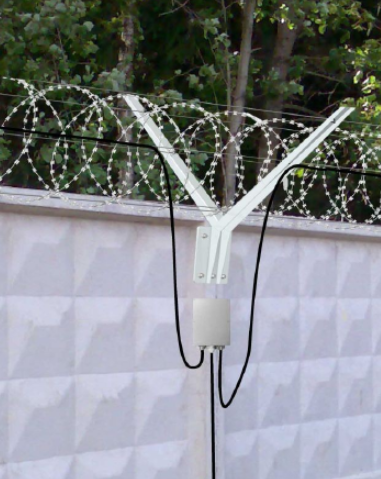

Пример охраны бетонного заграждения с трибоэлектрическими кабелями, установленными по верху.

5

Комплекс «МУРЕНА-КС-ВР» на реальном объекте.
